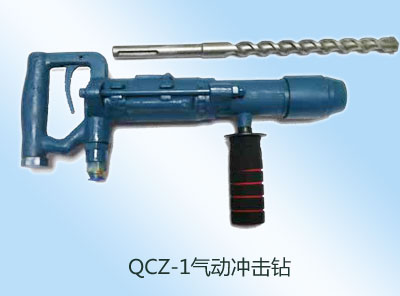

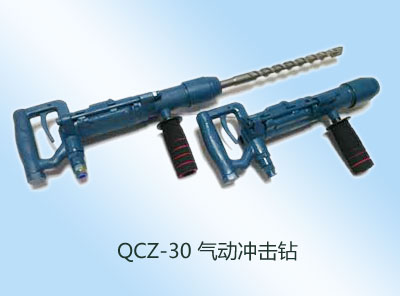

a.礦用氣動鉆機在煤礦下按打孔能力大小的不同，可分為：QCZ-1氣動沖擊鉆、QCZ-30氣動沖擊鉆；
礦用氣動沖擊鉆技術參數表:

參 數	QCZ-1氣動沖擊鉆							QCZ-30氣動沖擊鉆
工作壓力	0.5～0.7Mpa							0.5～0.7Mpa
耗氣量	0.7L/min							1.1L/min
沖擊能量	≥2.5J							≥3J
沖擊頻率	≥48Hz							≥45Hz
外形尺寸	366×185×76mm							395×200×89mm
重 量	4.5kg							5.3kg

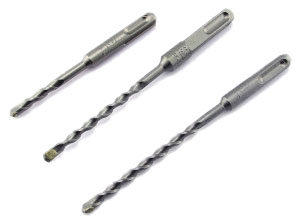

鉆頭規格Φ(mm)	8	12	14	16	18	20	24	8	10	12	14	16	18	20	22	25	28	30
鉆頭總長	420							280										--
								--		400
								--		600
								1、如需其他規格鉆頭，請聯系我們后確定 2、QCZ-30鉆頭，比相同規格的QCZ-1鉆頭，價格更便宜

注：標配產品佩戴一支鉆頭（型號任選），如需鉆頭客戶需另外告知購買。
QCZ-30氣動沖擊鉆使用的鉆頭設計額定值：直徑最大至30mm，長度最大至600mm。當用戶選用鉆頭的直徑超出上表所列數據時，如直徑為32、35mm或長度為700-1000mm時，可能導致大幅降低工作效率�。�！

b.按使用動力的不同分為：氣動沖擊鉆、防爆電動沖擊鉆；
相比防爆電動電錘，氣動沖擊錘僅使用0.5～0.7Mpa的壓縮空氣做為動力，具有無可比擬的安全優勢，不存在長期工作后的絕緣老化從而導致電擊、短路等會產生嚴重的煤礦安全事故等。另外氣動沖擊鉆使用簡便，在礦井下，只要有壓縮空氣管道的地方，就能工作，不需要遠距離拉電線等。

一、氣動沖擊鉆-功能特點

- 氣動沖擊鉆是輕便靈巧的小型氣動工具,具有單純沖擊、單純順時針旋轉以及既沖擊又旋轉的復合功能.
- 功率大,氣動防爆無火花,在高瓦斯礦井中，尤其能體現其安全性。
- 結構簡單、易于操作，使用時連接上空壓機直接使用就可以了.
- 使用簡便,只要有壓縮空氣管道的地方就能工作,不需要遠距離拉電線.
- 具有可移動性和可拆遷性，體積可大可小，不受限制，攜帶方便，實施快捷.
- 具有防盜、防水、防靜電等功能.

二、氣動沖擊鉆-結構和工作原理

本沖擊鉆由柄體、壓柄、氣缸、機頭、推桿等組成。 壓氣由氣管連接管接頭進入壓柄進行氣量調節而進入氣缸，再由推桿調節行成沖擊回轉或單純沖擊 ，從而達到?jīng)_擊或回轉的作用。氣動沖擊鉆通過壓縮空氣為動力驅動帶動齒輪加大鉆頭的動力，從而使鉆頭刮削物體表面，更好的洞穿物體。

三、氣動沖擊鉆-使用范圍

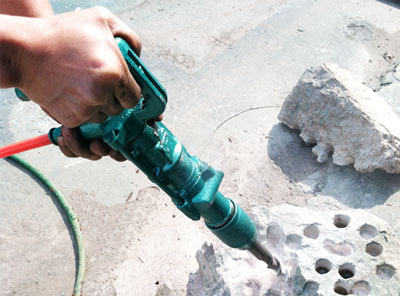

氣動沖擊鉆是一種多功能的氣動鉆機.主要用于巖石、磚墻、混凝土等構件上安裝管道、架設動力線路、安裝地腳螺栓；煤礦、化工廠、精煉廠、建筑、重工業、有危險潮濕氣體的隧道、水下及狹窄的空間作業；尤其在高瓦斯礦井中，氣動防爆無火花更能體現其安全性；

四、氣動沖擊鉆-工作條件

a) 環境溫度：5℃～45℃；
b) 相對濕度不大于95％（+25℃時）；
c) 海拔高度不超過1000m；
d) 具有甲烷和空氣混合物的煤礦井下。

五、氣動沖擊鉆-使用說明

使用鉆機的人員，必須熟悉鉆機的性能、結構、操縱方法及安全事項。
使用的壓縮空氣必須潔凈。
工作前要加注潤滑油,擰開手柄上的螺堵即可加油,請使用GB443規定的N46、N22潤滑油.
必須保證鉆機中氣馬達的油霧潤滑，空載運轉時間不能超過60S。
連接通氣管前必須先將管道內吹洗干凈，以防雜物堵塞通道。
開機前檢查氣管接頭是否擰緊，以免氣管崩脫傷人。
使用的鉆頭應是銳利的。
使用氣壓以0.5~0.6Mpa為宜,推力可通過壓柄握力大小調節.
鑿巖時推力要適當:推力過大，鉆桿轉數降低，影響工作效率;推力不足，機器跳動，亦影響效率，且易使鉆具損壞。
需要沖擊時請調整推動推桿。
鉆孔時，一定要注意排屑。
鉆交交叉孔時，應先行鉆大直徑孔，再鉆小孔徑;
鉆通孔時，當鉆頭即將鉆穿之瞬間，扭力最大，因此這時需要輕壓力慢進刀，以免鉆頭因受力過大而扭斷。
鉆頭使用后，一定要立即檢查是否有破損、鈍化等不良情形的出現，如果有應立即加以研磨、修整，以免給下次使用帶來麻煩。
存放鉆頭時，鉆頭應對號入座，方便日后拿取，節省了尋找鉆頭的時間。
發生下列情況者禁止使用：減速箱內聲音不正常，如有碰擊聲等。
鉆機如有問題請不要自行拆機及時返廠處理、謝謝合作！

六、氣動沖擊鉆-日常保養

1．時時檢查油霧器中是否有油，要保證氣馬達的潤滑。
2．要保證壓縮空氣的清潔，以免造成氣馬達的磨損，而減少氣馬達的使用壽命。
3．經常檢查橡皮密封圈的磨損的情況。
4．更換磨損嚴重的軸承和齒輪，清理油污，換新的潤滑油。
5．使用后的鉆機，須擦凈灰塵、油污等臟物，檢查螺釘、螺帽緊固情況。
6．檢查清理后，鉆機應妥善保管在干燥地點，防止機件銹蝕。
7. 機器盡可能避免空打，以免損壞機件。
8. 上卸鉆具必須按上機頭上的滑套方可上卸，但不能從夾中拔出

七、氣動沖擊鉆-定期檢查

1. 由專業電工定期更換氣動沖擊鉆的換碳刷及檢查彈簧壓力。 　　
2. 保障沖擊鉆機身整體是否完好及清潔及污垢的清除，保證沖擊鉆動轉順暢。 　　
3. 由專業人員定期檢查手電鉆各部件是否損壞，對損傷嚴重而不能再用的應及時更換。 　　
4. 及時增補因作業中機身上丟失的氣動沖擊鉆機體螺釘緊固件。 　　
5. 定期檢查傳動部分的軸承、齒輪及冷卻風葉是否靈活完好，適時對轉動部位加注潤滑油，以延長手電鉆的使用壽命。 　　
6. 使用完畢后要及時將手電鉆歸還工具庫妥善保管。杜絕在個人工具柜存放過夜。
7. 發現問題必須及時處理或更換零件方可使用。

八、氣動沖擊鉆鉆頭-常見故障

1 鉆孔時，如感到費力或鉆削速度減慢,應檢查鉆頭,可能己經磨鈍,需重新磨刃或氣壓不足�！�
2 鉆頭鉆削時，如果出現破碎或突然停止的現象，這一現象的出現，主要是因為進刀太快，磨利或鉆孔時急冷急熱之原故所造成的。
3 鉆削使鉆頭中心裂開，這可能是鉆唇間隙角太小，進刀太快而鉆頭鈍化，壓力太大，或工件夾置不良所致。
4 鉆削時鉆頭折斷，可能是鉆唇間隙角太小或鉆削速度太高等因素所造成的。
